# Khi cắm điện
- Khi bạn cắm điện AC 220V cho bộ nguồn, mạch chỉnh lưu sẽ cung cấp điện áp 300V DC cho mạch công suất của nguồn chính, đồng thời nguồn Stanby hoạt động sẽ cung cấp 12V cho IC dao động của nguồn chính, tuy nhiên nguồn chính chưa hoạt động và đang ở trạng thái chờ, nguồn chính chỉ hoạt động khi có lệnh P.ON
# Khi bấm công tắc của máy tính (hoặc chập chân P.ON xuống mass)
- Khi chân P.ON được đấu mass, lệnh mở nguồn chính được bật, lệnh P.ON đi qua mạch bảo vệ rồi đưa vào điều khiển IC dao động hoạt động.
- IC dao động hoạt động và tạo ra hai xung điện ngược pha, cho khuếch đại qua hai đèn bán dẫn rồi đưa qua biến áp đảo pha sang điều khiển các đèn công suất.
- Hai đèn công suất hoạt động ngắt mở theo nguyên tắc đẩy kéo, tạo ra điện áp xung tại điểm giữa, sau đó người ta sử dụng điện áp này đưa qua biến áp chính, đầu kia của biến áp được thoát qua tụ gốm về điểm giữa của tụ hoá lọc nguồn chính.
hoatdong

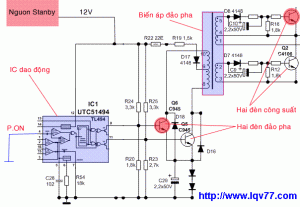

Khi chập chân số 4 của IC dao động (494) xuống mass, IC sẽ hoạt động và cho ra hai xung điện tại các chân 8 và 11, sau đó được hai đèn đảo pha khuếch đại rồi chuyền qua biến áp đảo pha sang điều khiển các đèn công suất, các đèn công suất hoạt động ngắt mở luân phiên để tạo ra điện áp xung ở điểm giữa
Các IC thường gặp trên bộ nguồn ATX
